木工雕刻機軟件教程雕刻機軟件使用方法

發布時間：2018-10-09 13:19:00 來源：濟南朗辰數控設備有限公司點擊：

　　現在的木工雕刻都是用雕刻機機械化的工作了，工作人員使用雕刻機軟件的水平是很重要的，能否熟練的使用木工雕刻機軟件進行生產工作關乎著工作效率等問題。今天小編就為大家帶來了一些關于木工雕刻機的軟件使用教程，希望能給剛入行的朋友一些幫助。接下來就跟隨朗辰數控網小編一起來了解一下木工雕刻機軟件教程雕刻機軟件使用方法的相關內容吧！

　　一、木工雕刻機繪圖培訓教程注意事項：

　　A、只要使用USB線將機器和電腦連接（只連接12V或24V電源時，不連接USB，主軸不會轉動），打開grblControl軟件后，主軸電機都會轉動，雖然時間短，但注意手和工件不要放置在刀具旋轉區域！！！

　　B、若先打開軟件，再用USB連接，主軸也會轉動；主軸轉動時間就是軟件識別控制板的時間，等到軟件命令行出現“[CTRL+X] < Grbl 0.9j ['$' for help]”時，主軸才會停止！

　　C、在主軸電機轉動時，若只有USB連接，則轉速會很慢，限制于USB線供電的功率；但同時接通12V或24V電源時，主軸會高速運轉；D、關閉軟件grblControl時，若USB扔接通狀態，主軸電機也會轉動一瞬。

　　故在測試或使用時，請注意！！！

　　二、木工雕刻機培訓升級控制板測試步驟如下：

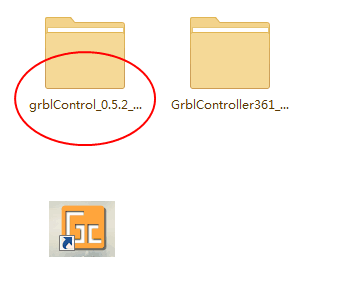

　　1、對于升級型控制板，有主軸調速功能，所以需要選用grblControl軟件，而非GrblController!

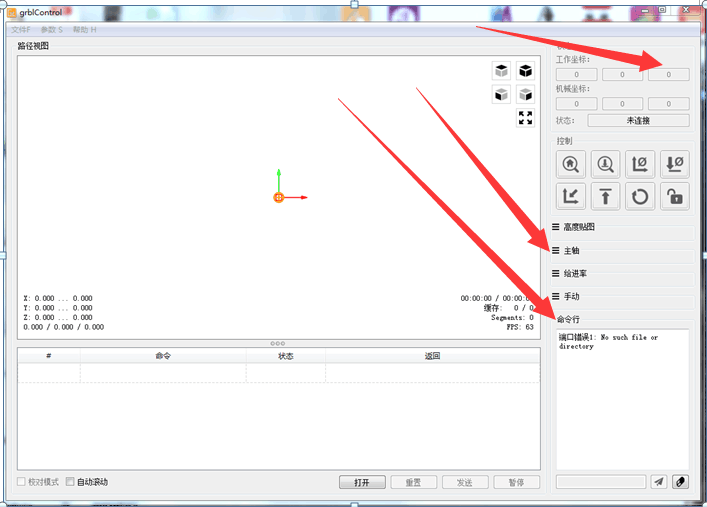

　　2、雙擊打開軟件后，界面如下：

　　此時，未用USB將機器和電腦連接；軟件會顯示“未連接”和“端口錯誤”。用USB和電腦連接后，點擊左上角Service（參數）-Setting（設置），在彈出的選項卡中找到Port*（端口）號欄，點擊后面的圓圈狀刷新按鈕，自動選擇安裝的USB轉串口驅動生成的串口號，波特率選擇115200，其余參數不變，點擊下面的OK（確定）此時軟件界面變成如下圖所示，如果右上角那個坐標還是灰色，則重復此步驟，在設備管理器找到安裝的硬件對應的COM口。

　　3、在雕刻工件前，需要手動測試機器的3軸電機、主軸電機：測試3軸電機手動運轉：鼠標點擊“手動”區域，出現下拉界面，如下用鼠標點動這些方向按鈕（鼠標靠近時會顯示X-、Z+等），步進電機就會運轉！步進電機運轉的距離可調，當前顯示的是“10”，可從0.01到100之間幾檔調節，只需鼠標點擊對應數字即可！

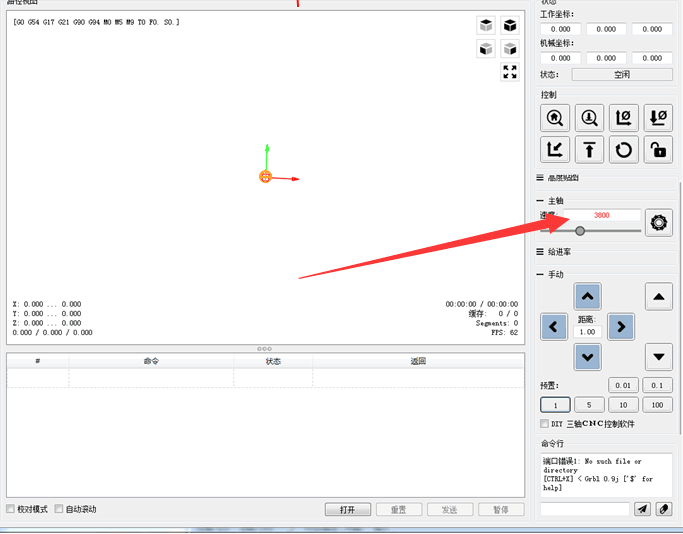

　　4、主軸調速功能：點擊軟件右側“主軸”，如下圖：會顯示當前主軸轉速設定值標配是775點擊，主軸最高轉速9000！

　　轉速設置：

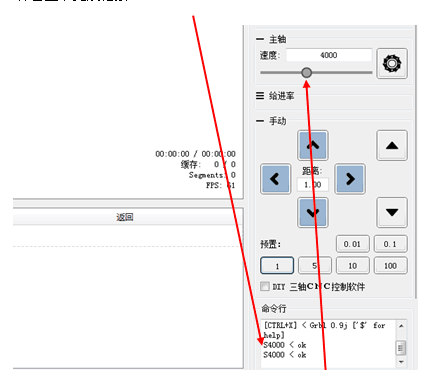

　　第一種方法，在轉速數值處直接輸入，如將當前3800改為4000，直接將3800改為4000，按enter鍵即可；在命令行會顯示更改記錄：“S4000<ok”。

　　第二種方法，直接拖動主軸下方“速度條”上的圓形位置，然后松開鼠標左鍵，速度即可設定，在下面的命令行會顯示速度更改記錄。

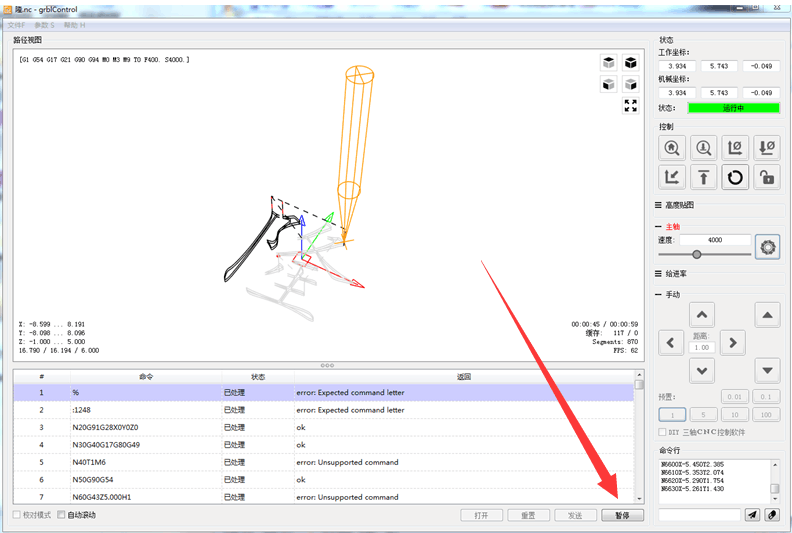

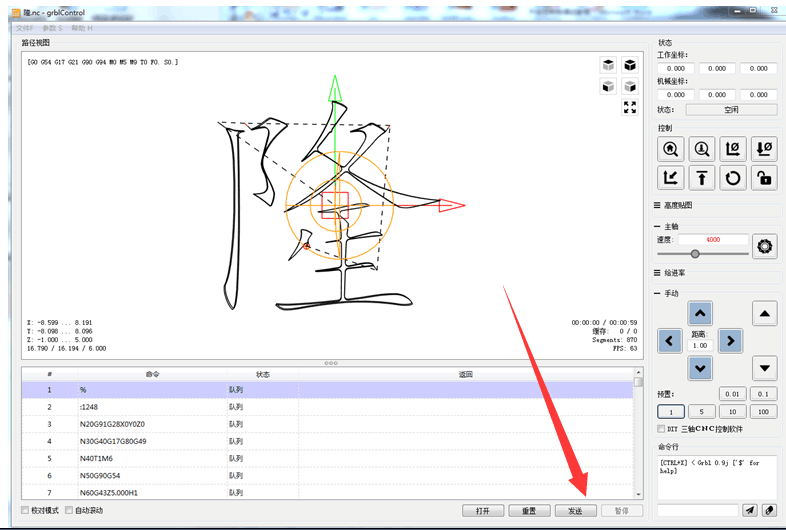

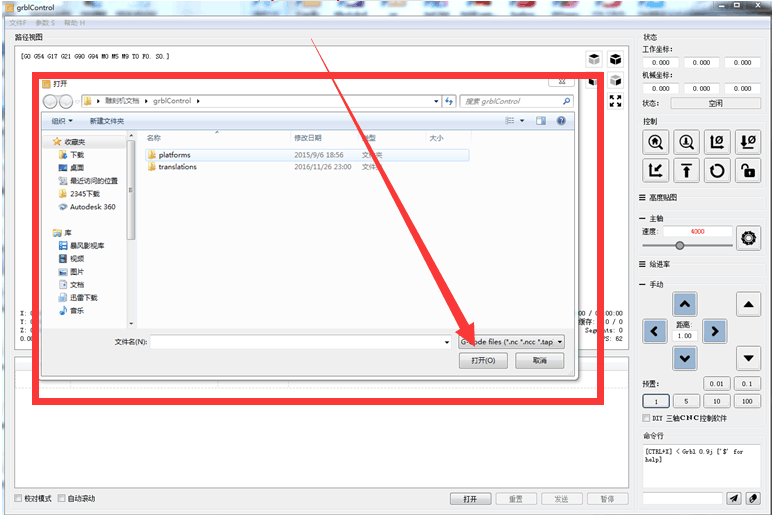

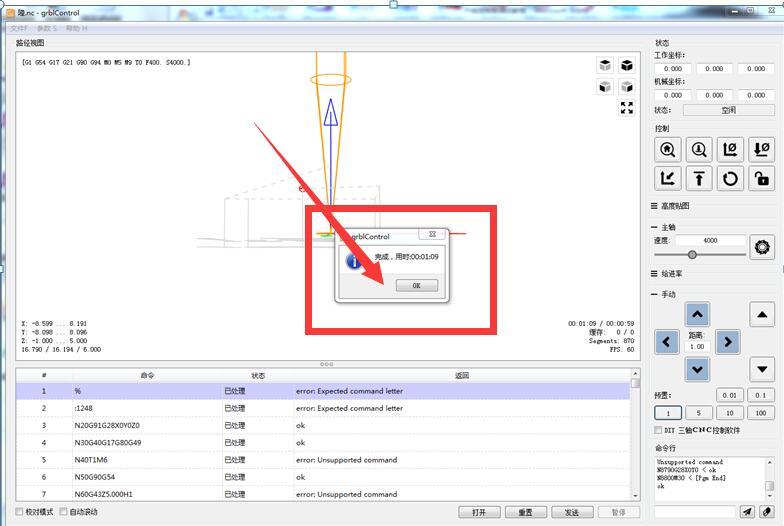

　　5、開始雕刻工件：點擊軟件下側“打開”，彈出一個對話框，如下：然后可以選擇用artcam編輯好的NC文件。如下圖，將一個文字“隆”的NC文件打開，在軟件的路徑視圖和命令行會分別顯示路徑和代碼。利用路徑視圖，可以模擬加工：即先不投入工件，點擊“發送”，機器就開始加工；然后觀察路徑視圖中刀具的走向、高度及位置，看是否正確：如下圖
